Mô tả

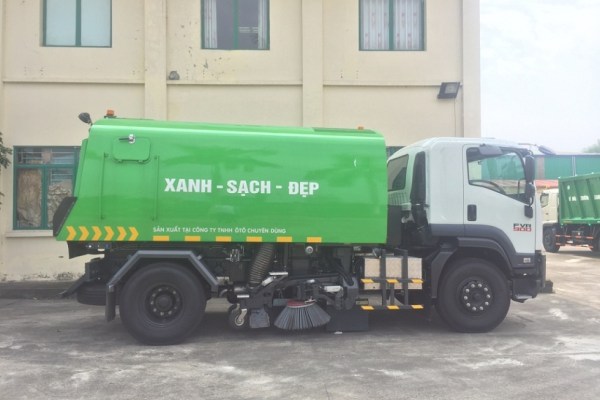

Xe quét đường isuzu 6 khối
Xe quét đường isuzu 6 khối được thiết kế đặc biệt để làm sạch đường phố thông qua việc sử dụng dòng khí lưu lượng lớn từ hệ thống quạt hút. Xe được thiết kế phù hợp với hoạt động phun nước quét đường trong các khu vực đông dân cư và đường lớn với hệ thống quét ở cả bên trái và bên phải.
Các thiết bị chủ yếu của xe quét đường hút bụi bao gồm xe cơ sở, động cơ phụ, quạt hút, chổi quét tròn ở cạnh và thùng chứa rác. Các thiết bị chuyên dùng chính như quạt hút chân không, ống hút, chổi quét bên, chổi quét giữa… được nhập khẩu từ Hàn Quốc, Itlay.
Động cơ phụ lai quạt hút bui được nhập khẩu từ nhà máy của sản xuất động cơ John Deere Hoa Kỳ thuộc tập đoàn John Deere (Hoa Kỳ) là nhà sản xuất động cơ số 1 thế giới
Chiều rộng quét tối đa là 2.300mm. Nước được phun qua tất cả các chổi và từ phía trong của vòi hút trong khi quét để giảm bụi, làm tăng hiệu quả của hoạt động lọc và làm trơn ống hút để hạn chế tối đa lượng bụi không bám lại.
ư
Hiện nay, cùng với sự phát triển của kinh tế – xã hội, hoạt động vận chuyển đủ mọi thứ hàng hóa khác nhau trên đường diễn ra ngày càng nhiều, cùng với đó chính là sự xuống cấp của môi trường khiến cho bụi đường xuất hiện ngày càng nhiều hơn. Đây là lý do giải thích cho sự cần thiết của xe quét đường Isuzu 6 khối cùng với hàng loạt các loại xe môi trường chuyên dụng khác như xe cuốn ép rác, xe tải thùng rác,… trong hoạt động vệ sinh môi trường hiện nay.
Thiết bị có tác dụng vệ sinh sạch sẽ, luôn đảm bảo không có bụi bẩn, rác thải để mang lại lợi ích tích cực cho sức khỏe của con người.
- Thiết bị có khả năng làm sạch đồng đều và tuyệt đối nhằm tránh tình trạng nhân công vệ sinh chỗ sạch, chỗ không sạch.
- Máy móc hoạt động có thể giải quyết được mọi vấn đề hóa chất và bụi bẩn ở trên mặt đường. Từ đó độ bền của mặt đường được tăng lên.
- Trong công việc thu gom rác thải và vệ sinh thì độ an toàn lao động luôn được đảm bảo.
THÔNG SỐ KỸ THUẬT XE Ô TÔ QUÉT ĐƯỜNG 6 KHỐI
Kích thước xe quét hút |
|
Kích thước tổng thể (D x R x C) | 6.980 x 2.500 x 3.250 mm |
Chiều dài cơ sở | 4.300 mm |
Khoảng sáng gầm xe | 265 mm |
Trọng lượng xe quét hút |
|
Tự trọng (khối lượng bản thân) | 10.000 kg |
Tổ lái (ở cabin) | 2 người (x 65 kg = 130 kg) |
Tải trọng (khối lượng rác cho phép chở) | 5.000 kg |
Tổng trọng lượng (Khối lượng toàn bộ) | 15.130 kg |
Khả năng vận hành |
|
Bán kính quay vòng tối thiểu | 7,5 m |
Tốc độ tối đa lúc quét, hút | 12 km/h |
Chiều rộng quét tối đa |
|
- Với hoạt động của chổi chính và chổi bên | 2.300 mm |
- Với hoạt động của chổi chính | 1.170 mm |
Xe cơ sở (sát-xi) | Hiệu Isuzu Nhật Bản, model FVR34LE4, hàng LD Nhật-Việt, lắp ráp tại Công ty TNHH Isuzu Việt Nam |
Cũng chính bởi kết cấu đặc biệt này mà hiện nay, xe quét đường có rất nhiều chủng loại, đa dạng về mẫu mã và chất lượng bởi được đóng trên nền của các loại xe tải khác nhau, chẳng hạn như xe quét rác hút bụi đường đóng trên nền xe cơ sở là xe tải.
NGUYÊN LÝ VẬN HÀNH CỦA XE Ô TÔ QUÉT ĐƯỜNG ISUZU 6 KHỐI
Xe ô tô quét đường isuzu 6 khối bắt đầu hoạt động khi người sử dụng khởi động và di chuyển nhờ động cơ của xe. Khi đó, 2 bên chổi quét sẽ quay và thực hiện quy trình quét rác, bụi bẩn ở trên mặt đường, sau đó rác thải được thu gom vào bên trong miệng hút.
Tại vị trí miệng hút và vòi phun nước sẽ thực hiện việc hòa lẫn các loại bụi bẩn, rác, đất đá... rồi đưa lên thùng chứa, qua đường ống dẫn. Ở thùng chứa rác sẽ được trang bị thêm hệ thống phun nước để không cho bụi mịn bay lên và thải ngược ra môi trường bên ngoài
Với nguyên lý làm việc này, thiết bị có thể lọc được bụi lên tới 99%. Lúc này, hệ thống lọc nước sẽ kích hoạt, lọc nước để những tia nước phun ra từ đầu miệng hút được đảm bảo đã lọc sạch và bắt đầu thực hiện chu trình hút, lọc bụi mới, nhằm mang lại hiệu quả làm sạch đường tốt nhất.
THÔNG SỐ PHẦN CHUYÊN DÙNG
Động cơ phụ |
|
- Nhãn hiệu | Hiệu JOHN DEERE - Model: 4045HF285 |
- Xuất xứ | Hoa Kỳ |
- Loại | Động cơ diesel 4 kỳ, làm mát bằng nước, phun nhiên liệu điều khiển điện tử |
Thùng chứa rác – bụi |
|
- Dung tích thùng chứa rác | ~ 6 m3 |
- Vật liệu | Thép không gỉ, SUS 304 ( phần téc chứa nước ) Và thép SPA-H ( phần thùng) nhập khẩu từ Nhật Bản) |
- Hình dáng | Hình hộp, biên dạng cong |
- Kết cấu | Rác, bụi sau khi được hút lên từ quạt hút sẽ được vận chuyển lên thùng chứa rác. Thùng được thiết kế với kết cấu kiểu cyclon dập bụi tiên tiến |
- Góc đổ | 550 |
- Nắp kiểm tra | Có, bên phải |
- Van tràn xả nước bẩn | Kích thước 2-1/2 inch, vị trí trên cửa thoát sau, có nắp che |

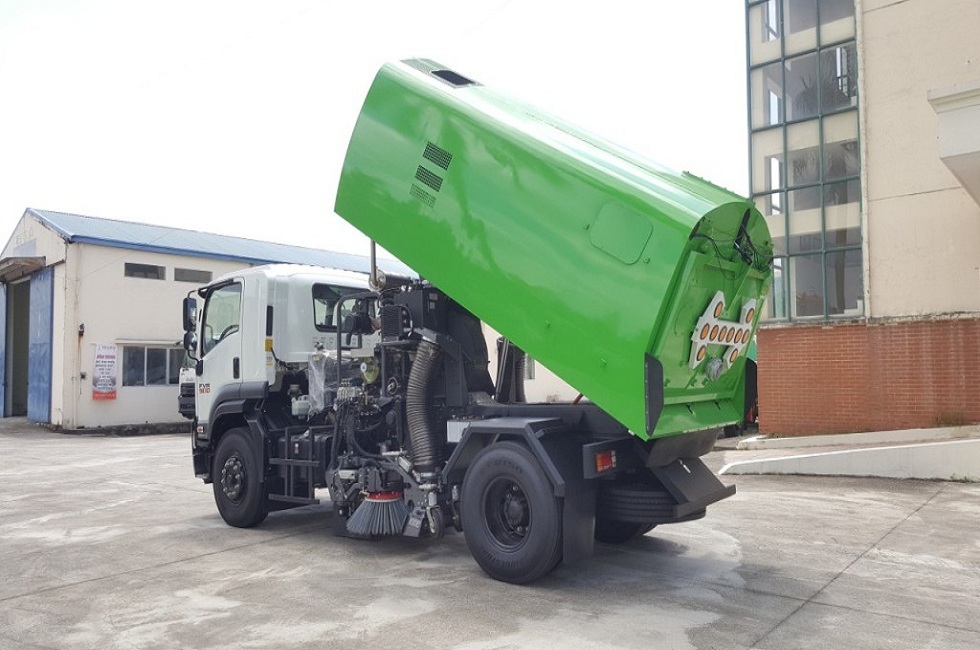

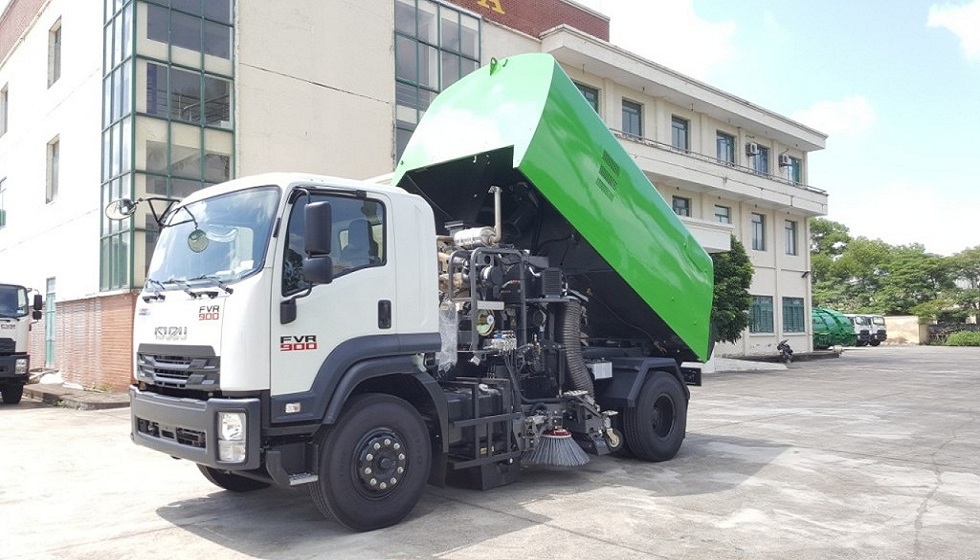

- Cơ chế đổ thùng chứa | Sử dụng xy lanh 2 tầng |
- Thiết bị đóng mở nắp sau thùng chứa rác | Thanh an toàn điều khiển tự động với khóa đóng mở điều khiển thủy lực |
- Lưới thép bảo vệ | Có, ngăn những vật lớn lọt vào làm hỏng cánh quạt. Tháo dễ dàng từ bên ngoài khi mở cửa để làm sạch cửa |
- Thanh an toàn chống thùng chứa | Có, đảm bảo an toàn khi nâng thùng chứa để kiểm tra, bảo dưỡng |
- Công tắc khóa cửa phía sau thùng rác | Có, sau khi xả rác, cửa phía sau thùng rác sẽ được khóa bằng công tắc ở đuôi xe để đảm bảo an toàn không có người đứng sau |
Thùng chứa nước |
|
- Dung tích thùng chứa nước | 1.500 lít |
- Vật liệu thùng chứa | Thép không gỉ, SUS 304 |
- Thiết bị báo mức nước | Có, đặt tại cạnh bên phải phía trước của thùng nước |
- Thiết bị xả nước | Có, bằng van bi size 1-1/2 inch |
- Thiết bị cảnh báo mức nước thấp | Có, khi nước giảm xuống dưới mức giới hạn, trong cabin sẽ có chuông báo động |
- Thiết bị ngăn, chống tràn | Có, bố trí các vách ngăn, ống chống tràn |
- Nắp thùng chứa | Nắp có van nhận nước cấp từ bên ngoài |
- Họng cấp nước | Trang bị thêm 1 họng cấp nước cùng khớp nối nhanh 65A để có thể lấy nước từ bồn hoặc các cây chữa cháy |
- Ống dẫn nước | Trang bị 01 cuộn ống vải mềm tráng cao su loại 65A dài 20m |
Bơm nước |
|
- Lưu lượng nước | 40 lít/phút |
- Kiểu | Piston |
- Áp suất | 8 bar |
- Dẫn động | Dẫn động bằng motor thủy lực |
- Bộ lọc nước | Có trang bị |
Quạt hút |
|
- Xuất xứ | Johnston - Itlay |
- Lực truyền động từ động cơ | Dẫn động bằng hệ thống ly hợp thủy lực kết hợp với hộp bánh răng tăng tốc độ cánh quạt hút. Tốc độ quạt hút có thể được điều chỉnh bằng ga động cơ phụ trong cabin lái. |
Chổi tròn ở cạnh |
|
- Hãng sản xuất | Bucher (Đức) |
- Xuất xứ | Bucher Schorling Hàn Quốc |
- Số lượng | 2 chiếc |
- Đường kính | 700 mm |
- Vòi phun nước dập bụi ở mỗi chổi | 2 vòi / chổi |
- Tấm chắn bằng cao su | Trang bị tiêu chuẩn, bảo vệ chổi quét |
- Vận hành | Vận hành bằng thủy lực. Khi xe di chuyển bình thường trên đường, 2 chổi sẽ thu lại hai bên. Khi vận hành quét hút, một chổi sẽ mở sang bên cạnh và hoạt động cùng chổi chính. Trên các chổi đều có hệ thống thủy lực đảm bảo an toàn khi chổi gặp chướng ngại vật trên đường quét |
Chổi chính ở giữa |
|
- Hãng sản xuất | Bucher (Đức) |
- Xuất xứ | Bucher Schorling Hàn Quốc |
- Số lượng | 01 chiếc |
- Kích thước | Ф400 x 1.500 mm |
- Vận hành | Vận hành bằng thủy lực. Khi xe di chuyển trong trại thái quét, chổi giữa sẽ hoạt động phối hợp với 02 chổi tròn ở hai bên xe |
Miệng hút |
|
- Hãng sản xuất | Việt Nam |
- Số lượng | 2 miệng (trái và phải) |
- Vật liệu | Thép Perform 700 (Đức) |
- Phạm vi hút (mm) | 600 |
- Số vòi phun nước | 6 vòi |
Ưu điểm của xe quét đường Isuzu 6 khối
Nhờ kết cấu đặc biệt là nhiều chức năng đa dạng, xe quét hút bụi đường hiện mang lại rất nhiều ưu điểm vượt trội, chẳng hạn như:
– Vệ sinh sạch sẽ, đảm bảo không có bụi, mang lại nhiều lợi ích cho sức khỏe của con người;
