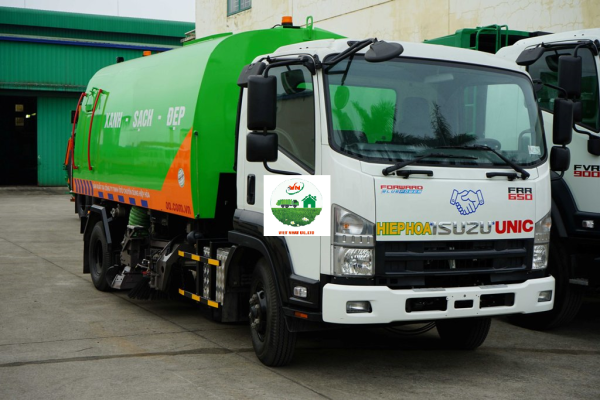

Xe ô tô quét hút bụi đường 4,5 m3 (có nền xe cơ sở hiệu Isuzu FRR90LE4 )

Hãng sản xuất

Công ty CP Ô tô chuyên dùng VIỆT NHẬT

Chất lượng

mới 100%

Thông số chính

Kích thước xe quét hút

Kích thước tổng thể

(Dài x Rộng x Cao): 6.800 x 2.500 x 2.930 mm

Chiều dài cơ sở

4.360 mm

Khoảng sáng gầm xe

225 mm

Trọng lượng xe quét hút

Tự trọng (khối lượng bản thân)

8.270 kg

Tổ lái (ở cabin)

2 người (x 65kg = 130kg)

Tải trọng

(khối lượng bụi, rác cho phép chở)

2.600 kg

Tổng trọng lượng

 (Khối lượng toàn bộ)

11.000 kg

Khả năng vận hành

Bán kính quay vòng tối thiểu

7,4 m

Tốc độ tối đa lúc quét, hút

12 km/h

Chiều rộng quét tối đa

- Với hoạt động của chổi chính và chổi quét bên

2.200 mm

- Với hoạt động của chổi chính

1.050 mm

Xe cơ sở (sát-xi)

Xuất xứ

Hiệu Isuzu FRR90LE4, hàng LD Nhật-Việt

(sản xuất tại Nhật Bản, lắp ráp tại Công ty TNHH Isuzu Việt Nam)

Công thức bánh xe

4x2

Động cơ

- Model

ISUZU  4HK1E4CC (Euro IV )

- Loại động cơ

Diesel, 4 kỳ, 4 xy-lanh thẳng hàng, tua-bin tăng nạp và làm mát khí nạp, phun nhiên liệu điều khiển điện tử.

- Trục trước

Kiểu lốp đơn, cỡ 8.25 - 16

- Trục sau

Kiểu lốp kép, cỡ 8.25 - 16

Cabin

Cabin lật ra phía trước

Hệ thống chuyên dùng xe quét đường

Xuất xứ

Do Công ty CP Ô tô Chuyên dùng VIỆT NHẬT sản xuất và lắp ráp lên xe cơ sở tại Việt Nam

Động cơ phụ

- Nhãn hiệu

Hiệu JOHN DEERE -  Model: 4045HF285

- Xuất xứ

Mỹ

- Loại

Động cơ diesel 4 kỳ, làm mát bằng nước, phun nhiên liệu điều khiển điện tử

Thùng chứa rác – bụi

- Dung tích thùng chứa rác

~ 4,5 m³

- Vật liệu

Thép không gỉ, SUS 304 ( phần téc chứa nước )

Và thép SPA-H ( phần thùng) nhập khẩu từ Nhật Bản.

- Hình dáng

Hình hộp, biên dạng cong

- Kết cấu

Rác, bụi sau khi được hút lên từ quạt hút sẽ được vận chuyển lên thùng chứa rác. Thùng được thiết kế với kết cấu kiểu cyclon dập bụi tiên tiến

- Góc đổ

55⁰

- Nắp kiểm tra

Có, bên phải

- Van tràn xả nước bẩn

Kích thước 2-1/2 inch, vị trí trên cửa thoát sau, có nắp che

- Cơ chế đổ thùng chứa

Sử dụng xy lanh 2 tầng

- Thiết bị đóng mở nắp sau thùng chứa rác

Thanh an toàn điều khiển tự động với khóa đóng mở điều khiển thủy lực

- Lưới thép bảo vệ

Có, ngăn những vật lớn lọt vào làm hỏng cánh quạt. Tháo dễ dàng từ bên ngoài khi mở cửa để làm sạch cửa

- Thanh an toàn chống thùng chứa

Có, đảm bảo an toàn khi nâng thùng chứa để kiểm tra, bảo dưỡng

- Công tắc khóa cửa phía sau thùng rác

Có, sau khi xả rác, cửa phía sau thùng rác sẽ được khóa bằng công tắc ở đuôi xe để đảm bảo an toàn không có người đứng sau

Thùng chứa nước

- Dung tích thùng chứa nước

1.500 lít

- Vật liệu thùng chứa

Thép không gỉ, SUS 304

- Thiết bị báo mức nước

Có, đặt cạnh bên phải phía trước của thùng nước

- Thiết bị xả nước

Có, bằng van bi size 1-1/2 inch

- Thiết bị cảnh báo mức nước thấp

Có, khi nước giảm xuống dưới mức giới hạn, trong cabin sẽ có chuông báo động

- Thiết bị ngăn, chống tràn

Có, bố trí các vách ngăn, ống chống tràn

- Nắp thùng chứa

Nắp có van nhận nước cấp từ bên ngoài

- Họng cấp nước

Trang bị thêm 1 họng cấp nước cùng khớp nối nhanh 65A để có thể lấy nước từ bồn hoặc các cây chữa cháy

- Ống dẫn nước

Trang bị 01 cuộn ống vải mềm tráng cao su loại 65A dài 20m

Bơm nước

- Lưu lượng nước

40 lít/phút

- Kiểu

Piston

- Áp suất

8 bar

- Dẫn động

Dẫn động bằng motor thủy lực

- Bộ lọc nước

Có trang bị

Quạt hút

- Xuất xứ

Johnston - Itlay

- Lực truyền động từ động cơ

Dẫn động bằng hệ thống ly hợp thủy lực kết hợp với hộp bánh răng tăng tốc độ cánh quạt hút. Tốc độ quạt hút có thể được điều chỉnh bằng ga động cơ phụ trong cabin lái.

Chổi tròn ở cạnh

- Hãng sản xuất

Bucher (Đức)

- Xuất xứ

Bucher Schorling Hàn Quốc

- Số lượng

2 chiếc

- Đường kính

700 mm

- Vòi phun nước dập bụi ở mỗi chổi

2 vòi / chổi

- Tấm chắn bằng cao su

Trang bị tiêu chuẩn, bảo vệ chổi quét

- Vận hành

Vận hành bằng thủy lực. Khi xe di chuyển bình thường trên đường, 2 chổi sẽ thu lại hai bên. Khi vận hành quét hút, một chổi sẽ mở sang bên cạnh và hoạt động cùng chổi chính. Trên các chổi đều có hệ thống thủy lực đảm bảo an toàn khi chổi gặp chướng ngại vật trên đường quét

Chổi chính ở giữa

- Hãng sản xuất

Bucher (Đức)

- Xuất xứ

Bucher Schorling Hàn Quốc

- Số lượng

01 chiếc

- Kích thước

Ф300 x 1.050 mm

- Vận hành

Vận hành bằng thủy lực. Khi xe di chuyển trong trại thái quét, chổi giữa sẽ hoạt động phối hợp với 02 chổi tròn ở hai bên xe

Miệng hút

- Hãng sản xuất

Việt Nam

- Số lượng

2 miệng (trái và phải)

- Vật liệu

Thép Perform 700 (Đức)

- Phạm vi hút (mm)

600

- Số vòi phun nước

6 vòi

Ống hút

- Hãng sản xuất

Bucher (Đức)

- Xuất xứ

Bucher Schorling Hàn Quốc

- Số lượng

2 ống

- Vật liệu

Cao su tổng hợp có khung thép bên trong

Hệ điều khiển

- Điều khiển từ xa

Từ cabin

- Điều khiển hệ thống quét

Điều khiển riêng biệt

- Điều chỉnh tốc độ động cơ

Điều khiển bằng chuyển đổi khí nén

- Điều khiển nâng/hạ thùng chứa

Bằng thuỷ lực, điều khiển từ cabin

- Điều khiển đóng/mở cửa sau

Mở từ cabin, đóng từ phía sau thùng chứa rác bằng thủy lực

- Điều chỉnh van nước

Điều khiển bằng điện

- Đồng hồ đo áp suất

Có, bố trí trên mặt bảng điều khiển

Hệ thống thuỷ lực

- Dung tích thùng dầu

120 lít

- Áp suất hoạt động tối đa

200 bar

- Bơm thủy lực điều khiển hoạt động quét hút, dập bụi

+  Lưu lượng dầu

25 cc/vòng

+  Áp suất làm việc lớn nhất

250 bar

+  Dẫn động

Dẫn động bởi động cơ phụ

- Bơm thủy lực điều khiển xả rác, đóng mở thùng, nắp thùng

+  Lưu lượng dầu

45 cc/vòng

+  Áp suất làm việc lớn nhất

250 bar

+  Dẫn động

Dẫn động bởi P.T.O xe cơ sở

- Van điều khiển thủy lực cơ khí tích hợp, van an toàn và khí nén

+  Hãng sản xuất

BLB (Italia)

+  Xuất xứ

Italia

+  Áp suất làm việc lớn nhất

320 bar

+  Công dụng

Dùng để nâng hạ thùng chứa, khóa/mở cửa sau, vận hành hoạt động của hệ thống chổi, điều khiển bơm nước khi động cơ chính hoạt động

- Xy lanh thủy lực

+  Xuất xứ

Các vật tư chính như ống, cần, gioăng phớt…nhập khẩu Stemi, Contarini - Italia, do Công ty CP Ô tô chuyên dùng Hiệp Hòa tổ hợp lắp ráp tại Việt Nam

+  Áp suất làm việc lớn nhất

250 bar

+  Công dụng

Vận hành cho hệ thống nâng hạ thùng, khóa mở nắp thùng

- Motor thủy lực dẫn động hệ thống chổi

+  Hãng sản xuất

Sauer-Danfoss

+  Xuất xứ

Đan Mạch

+  Áp suất làm việc lớn nhất

150 bar

+  Công dụng

Vận hành quay hệ thống chổi quét chính, chổi quét bên

Hệ thống khí nén

- Hãng sản xuất

SMC (Nhật Bản)

- Xuất xứ

Nhật Bản/Singapore/China…

- Điện áp

24V

- Áp suất làm việc lớn nhất

10 bar

- Công dụng

+  Điều khiển gián tiếp cho hệ thống van thủy lực điều khiển nâng/hạ thùng, khóa/mở nắp thùng, dẫn động quay motor hệ thống chổi, motor bơm nước.

+  Điều khiển trực tiếp cho hệ thống xy lanh khí nén điều khiển chổi, miêng hút.

Hệ thống điện

Điện áp 24V

Bộ nguồn thủy lực hoạt động điện

- Xuất xứ

Hàn Quốc

- Hãng sản xuất

Hydro-tek

- Loại

Bộ nguồn thủy lực tích hợp van an toàn

- Điện áp

24 V, hoạt động bằng nguồn điện ắc quy xe

- Công dụng

Dùng để nâng hạ thùng chứa, khóa/mở cửa sau, điều khiển bơm nước…khi dừng xe kiểm tra, bảo dưỡng, sửa chữa mà không cần nổ máy

Các thiết bị khác

Điều hòa nhiệt độ

Có

Bình cứu hỏa

01 chiếc

Lốp dự phòng

01 chiếc

Đèn chiếu sáng phục vụ công tác hoạt động

Có

Đèn chớp

2 đèn, bố trí trên nóc cabin và sau xe

Bảo hiểm hông hai bên

Có

Bộ dụng cụ đồ nghề tiêu chuẩn theo xe cơ sở

Có

Sách hướng dẫn sử dụng xe

Có

Sổ bảo hành

Có
