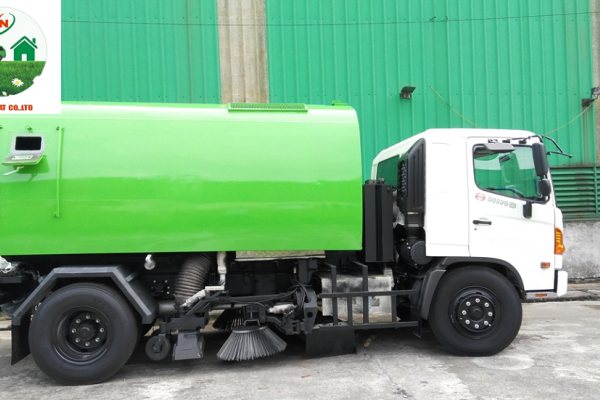

Xe ô tô quét đường 4,5 m³ (có nền xe cơ sở hiệu HINO FC9JJTC)

Hãng sản xuất

VIỆT NHẬT

Thông số chính

Kích thước xe quét đường

Kích thước tổng thể (D x R x C)

~ 6.800 x 2.440 x 2.930  mm

Chiều dài cơ sở

4.350 mm

Khoảng sáng gầm xe

220 mm

Trọng lượng xe quét đường

Tự trọng (Khối lượng bản thân)

~ 7.800 kg

Số người cho phép chở trên cabin kể cả lái xe

2 người (130 kg)

Tải trọng (khối lượng rác cho phép chở)

~ 2.470 kg

Tổng trọng lượng (Khối lượng toàn bộ)

~ 11.000kg

Khả năng vận hành xe quét đường

Bán kính quay vòng nhỏ nhất

7,4 m

Tốc độ tối đa lúc quét, hút (km/h)

20 km/h

Chiều rộng quét tối đa

2.300 mm

Xe cơ sở

Xuất xứ

Hiệu HINO model FC9JJTC, hàng LD Nhật-Việt

(sản xuất tại Nhật Bản, và được Công ty LD TNHH Hino Motors Việt Nam lắp ráp tại Việt Nam)

Công thức bánh xe

4x2

Động cơ

-  Model

J05E-UA (Euro IV)

-  Loại động cơ

Diesel, 4 kỳ, 4 xy-lanh thẳng hàng, tua-bin tăng nạp và làm mát khí nạp

-  Dung tích xy-lanh

5.123 cc

-  Công suất lớn nhất (TCVN)

118 kW / 2.500 vòng/phút

-  Momen xoắn cực đại (TCVN)

515 N^.m / 1.500 vòng/phút

Ly hợp

Đĩa đơn ma sát khô lò xo, dẫn động thủy lực, trợ lực khí nén

Hộp số

Hộp số cơ khí, 6 số tiến, 1 số lùi

Hệ thống chuyên dùng

Xuất xứ

Do Ô tô Chuyên dùng VIỆT NHẬT sản xuất và lắp ráp lên xe cơ sở tại Việt Nam

Thùng chứa rác

-  Dung tích thùng chứa rác

4,5 m³

-  Hình dáng

Hình hộp, biên dạng cong

-  Vật liệu

Thép không gỉ SUS304

-  Kết cấu

Rác, bụi sau khi được hút lên từ quạt hút sẽ được vận chuyển lên thùng chứa rác. Thùng được thiết kế với kết cấu kiểu cyclon dập bụi tiên tiến

-  Góc đổ

55⁰

-  Nắp kiểm tra

Có, bên phải

-  Van tràn xả nước bẩn

Kích thước 2 1/2 inch, vị trí trên cửa thoát sau, có nắp che

-  Cơ chế đổ thùng chứa

Sử dụng xylanh tầng

-  Thiết bị đóng mở nắp sau thùng chứa rác

Thanh an toàn điều khiển tự động với khóa đóng mở điều khiển thủy lực

-  Lưới thép bảo vệ

Có, ngăn những vật lớn lọt vào làm hỏng cánh quạt.Tháo dễ dàng từ bên ngoài khi mở cửa để làm sạch cửa

-  Thanh an toàn chống thùng chứa

Có, đảm bảo an toàn khi nâng thùng chứa để kiểm tra, bảo dưỡng

-Công tắc khóa cửa phía sau thùng rác

Có, sau khi xả rác, cửa phía sau thùng rác sẽ được khóa bằng công tắc ở đuôi xe để đảm bảo an toàn không có người đứng sau

Động cơ phụ

-  Hãng sản xuất

Hyundai – Hàn Quốc

-  Loại

Động cơ diesel 4 kỳ, làm mát bằng nước.

-  Dung tích

~ 4.500 cc

-  Hệ thống làm mát cho động cơ phụ

Có

-  Thiết kế khoang động cơ

Được cách âm đặc biệt

Thùng chứa nước

-  Dung tích thùng chứa nước

1.200 lít

-  Vật liệu thùng chứa

Thép không gỉ

-  Thiết bị báo mức nước

Có, đặt tại cạnh bên phải phía trước của thùng nước

-  Thiết bị xả nước

Có, bằng van bi size 1 1/2 inch

-  Thiết bị cảnh báo mức nước thấp

Có, khi nước giảm xuống dưới mức giới hạn, trong cabin sẽ có chuông báo động

-  Thiết bị ngăn, chống tràn

Có, bố trí các vách ngăn, ống chống tràn

-  Nắp thùng chứa

Nắp có van nhận nước cấp từ bên ngoài

-  Họng cấp nước

Trang bị thêm 1 họng cấp nước cùng khớp nối nhanh 65A để có thể lấy nước từ bồn hoặc các cây chữa cháy

-  Ống dẫn nước

Trang bị 01 cuộn ống vải mềm tráng cao su loại

65A dài 20m

Bơm nước

-  Lưu lượng nước

40 lít/phút

-  Áp suất

8 bar

-  Dẫn động

Dẫn động bằng motor thủy lực

-  Bộ lọc nước

Có trang bị

Quạt hút

-  Hãng sản xuất

Bucher (Đức/Hàn Quốc)

-  Lực truyền động từ động cơ

Dẫn động bằng hệ thống puly đai, tốc độ cánh quạt có thể được điều chỉnh trong cabin lái. Quạt hút được điều khiển đóng ngắt với động cơ phụ thông qua hệ thống li hợp

Chổi tròn ở cạnh

-  Hãng sản xuất

Bucher (Đức)

-  Số lượng

2 chiếc

-  Đường kính

700 mm

-  Vòi phun nước dập bụi ở mỗi chổi

2 vòi / chổi

-  Tấm chắn bằng cao su

Trang bị tiêu chuẩn, bảo vệ chổi quét

-  Vận hành

Vận hành bằng thủy lực. Khi xe di chuyển bình thường trên đường, 2 chổi sẽ thu lại hai bên. Khi vận hành quét hút, một chổi sẽ mở sang bên cạnh và hoạt động cùng chổi chính. Trên các chổi đều có hệ thống thủy lực đảm bảo an toàn khi chổi gặp chướng ngại vật trên đường quét.

Chổi chính ở giữa

-  Hãng sản xuất

Bucher (Đức)

-  Số lượng

01 chiếc

-  Kích thước

Ф400 x 1.500 mm

-  Vận hành

Vận hành bằng thủy lực. Khi xe di chuyển trong trại thái quét, chổi giữa sẽ hoạt động phối hợp với 02 chổi tròn ở hai bên xe

Miệng hút

-  Số lượng

2 vòi (trái và phải)

-  Vật liệu

Thép Perform 700 (Đức)

-  Phạm vi hút (mm)

600

-  Số vòi phun nước

6 vòi

Ống hút

-  Hãng sản xuất

Bucher (Đức)

-  Số lượng

2 ống

-  Vật liệu

Cao su tổng hợp có khung thép bên trong

Ống hút vật liệu thô

-  Hãng sản xuất

Bucher (Đức)

-  Vị trí

Phía sau nắp thùng chứa rác

-  Công dụng

Hút các vật liệu thô bằng cách vận hành chổi hút vừa đưa ống hút tới gần khu vực cần làm sạch

Hệ điều khiển

-  Vị trí điều khiển

Từ cabin

-  Điều khiển hệ thống quét

Điều khiển riêng biệt

-  Điều chỉnh tốc độ động cơ

Điều khiển bằng chuyển đổi khí nén

-  Điều khiển nâng/hạ thùng chứa

Bằng thuỷ lực

-  Điều khiển đóng/mở cửa sau

Mở từ cabin, đóng từ phía sau thùng chứa rác bằng thủy lực

-  Điều chỉnh van nước

Điều khiển bằng điện

-  Đồng hồ đo áp suất

Có, bố trí trên mặt bảng điều khiển

Hệ thống thuỷ lực

-  Dung tích thùng dầu

120 lít

-  Áp suất hoạt động tối đa

200 bar

-  Bơm thủy lực điều khiển hoạt động quét hút, dập bụi

+ Hãng sản xuất

Ronzio (Ý)

+ Lưu lượng dầu

25 cc/vòng

+ Áp suất làm việc lớn nhất

250 bar

+ Dẫn động

Dẫn động bởi động cơ phụ

-  Bơm thủy lực điều khiển xả rác, đóng mở thùng, nắp thùng

+ Hãng sản xuất

Ronzio (Ý)

+ Lưu lượng dầu

45 cc/vòng

+ Áp suất làm việc lớn nhất

250 bar

+ Dẫn động

Dẫn động bởi P.T.O xe cơ sở

-  Van điều khiển thủy lực cơ khí tích hợp van an toàn và khí nén

+ Hãng sản xuất

BLB (Ý)

+ Áp suất làm việc lớn nhất

320 bar

+ Công dụng

Dùng để nâng hạ thùng chứa, khóa/mở cửa sau, vận hành hoạt động của hệ thống chổi, điều khiển bơm nước khi động cơ chính hoạt động

-  Van điều khiển thủy lực cơ khí tích hợp điện từ 24V

+ Hãng sản xuất

KOBI (Ý)

+ Áp suất làm việc lớn nhất

320 bar

+ Công dụng

Dùng để nâng hạ thùng chứa, khóa/mở cửa sau, điều khiển bơm nước…khi dừng xe kiểm tra, bảo dưỡng, sửa chữa mà không cần nổ máy

-  Xy-lanh thủy lực

+ Xuất xứ

Linh kiện chính (ống, cần và zoăng phớt) nhập khẩu từ Stelmi, Contarini (Ý), xy-lanh do Ô tô Chuyên dùng Hiệp Hòa sản xuất lắp ráp tại Việt Nam

+ Áp suất làm việc lớn nhất

250 bar

+ Công dụng

Vận hành cho hệ thống nâng hạ thùng, khóa mở nắp thùng

-  Motor thủy lực dẫn động hệ thống chổi

+ Hãng sản xuất

Sauer-Danfoss (Đan Mạch)

+ Áp suất làm việc lớn nhất

150 bar

+ Công dụng

Vận hành quay hệ thống chổi quét chính, chổi quét bên

Hệ thống khí nén

-  Hãng sản xuất

SMC (Nhật Bản)

-  Điện áp

24V

-  Áp suất làm việc lớn nhất

10 bar

-  Công dụng

-Điều khiển gián tiếp cho hệ thống van thủy lực điều khiển nâng/hạ thùng, khóa/mở nắp thùng, dẫn động quay motor hệ thống chổi, motor bơm nước.

-Điều khiển trực tiếp cho hệ thống xy lanh khí nén điều khiển chổi, miêng hút.

Hệ thống điện

Điện áp 24V

Bộ nguồn thủy lực hoạt động điện

-  Hãng sản xuất

Hydro-tek (Hàn Quốc)

-  Loại

Bộ nguồn thủy lực tích hợp van an toàn

-Điện áp

24 V, hoạt động bằng nguồn điện ắc quy xe

-Công dụng

Dùng để nâng hạ thùng chứa, khóa/mở cửa sau, điều khiển bơm nước…khi dừng xe kiểm tra, bảo dưỡng, sửa chữa mà không cần nổ máy

Các thiết bị khác

Điều hòa nhiệt độ

Có

Bình cứu hỏa

01 chiếc

Lốp dự phòng

01 chiếc

Đèn chiếu sáng phục vụ công tác hoạt động

Có

Đèn chớp

2 đèn, bố trí trên nóc cabin và sau xe

Bảo hiểm hông hai bên

Có

Bộ dụng cụ đồ nghề tiêu chuẩn theo xe cơ sở

Có
