Loại phương tiện

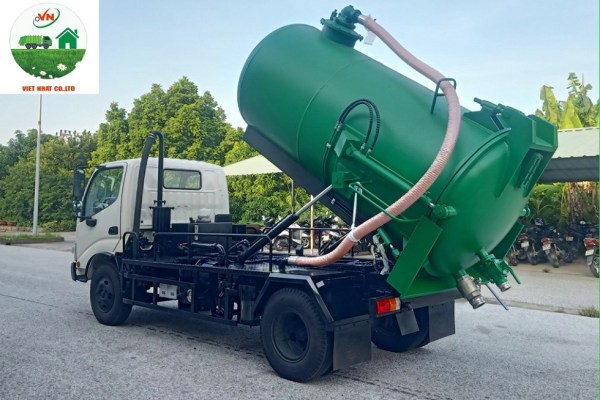

Xe ô tô hút chất thải

Nhãn hiệu số loại

HINO  – HCT

Công thức lái

4 x 2

Cabin, điều hòa, gương chỉnh điện

Cabin lật

I. THÔNG SỐ KÍCH THƯỚC

Kích thước chung (Dài x Rộng x Cao )

5.735 x 1.970 x 2.470 mm

Chiều dài cơ sở

3.380 mm

Khoảng sáng gầm xe

195 mm

II. THÔNG SỐ KHỐI LƯỢNG

Khối lượng bản thân

3.575 kg

Khối lượng chuyên chở theo thiết kế

3.200 kg

Số người chuyên chở cho phép

(03 người)

Khối lượng toàn bộ theo thiết kế

7.270 kg

III. ĐỘNG CƠ

Model

N04 – VC

Kiểu loại

Diesel 4 kỳ, tăng áp 4 xi lanh thẳng hàng, làm mát bằng nước

Tỉ số nén

16.1

Công suất lớn nhất

136/2800 Ps/vòng/phút

Dung tích xilanh

4009 cc

IV. THÔNG SỐ PHẦN CHUYÊN DÙNG

Nhãn hiệu

Kiểu loại: Trụ tròn

Dung tích bồn chứa

3,2 m³

Chất liệu làm thùng thép hợp kim

6 – 8  mm

Chassi

HINO XZU342L

Vật liệu chính

- Thép hợp kim chất lượng tốt , khả năng chịu ăn mòn , biến dạng cao thép SS400

- Toàn bộ phần chuyên dùng được phun cát xử lý chống rỉ, Mặt ngoài sơn có trang trí biểu ngữ, LOGO ….

Điều kiện bảo hành

- Xe cơ sở : bảo hành 12 tháng  theo quy định của Hino Việt Nam

- Phần chuyên dụng: bảo hành 01  năm phần chuyên dụng với các trường hợp lỗi sản xuất

Góc mở cửa sau của bồn

60º

Góc nâng của bồn

30 º

Chỉ tiêu kỹ thuật

- Cơ cấu khóa: Khóa liên động, tự động khóa -mở khi nâng hạ.

- Bảo vệ môi trường: Kín khít, chống rò rỉ,

Nguyên lý hoạt động

Dựa vào chênh lệch áp xuất

Chu kỳ hút

10 – 15 phút

Chu kỳ xả

8 – 10 phút

V. BƠM THỦY LỰC

Kiểu loại

Bơm bánh răng

Lưu lượng

68 lít / phút

Áp suất bơm

110 – 120 kg/cm²

Xuất xứ

Bơm Đài Loan

VI. HỆ THỐNG VAN PHÂN PHỐI

Nguyên lý làm việc

- Vận hành bơm thủy lực thông qua bộ chia và 02 van tay điều khiển

- Chia lưu lượng dầu thủy lực qua các ngăn vào đầu tuy ô bố trí tại các vị trí các xy lanh và các đầu cút ống tuy ô cao su

Xuất xứ

Đài Loan

Lưu lượng

37 lít / phút

Kiểu loại

Van 2 tay

VI. BƠM CHÂN KHÔNG – CÁCH LẮP ĐẶT

Bơm chân không vòng dầu

Bơm TOHIN 2 ( Bơm làm mát vòng dầu )

Lưu lượng tối đa

1.71 m³/phút

Áp lực

50KPA

Tốc độ vòng quay

460rpm

Dẫn động

- Dẫn động qua bộ trích công suất PTO

- Thiết kế tại cửa mở của hộp số bắt bánh răng thứ cấp tại trục trung gian

- Hệ thống truyền lực : thông qua bán trục các đăng và  03 Dây curoa bắt tại puly điểm số 1, Puly lai bơm thiết kế 03 dây qua tý số tuyền 1.6 tạo lực ly tâm quay bơm chân không

- Khởi động bơm thủy lực

VII. HỆ THỐNG VAN HÚT XẢ

Hệ thống van hút

- Van hút đường kính 76 hoặc 60 , có thể làm bằng tai kẹp hoặc xiết bằng đai

- 01 bộ bát hút 76 và bát hút 60

Hệ thống van xả

- Van xả DN100 với đường kính xả 90  tích hợp với hệ thống tai kẹp

- Hệ thống van xả sườn  : DN100 thiết kế bên hông bên phụ . Thiết kế việc xả chất thải nhanh

Hệ thống chống tràn

- Hệ thống chống chàn thiết kế van 01 chiều

- Khi bồn đủ áp và hút đầy van sẽ tự ngắt và bơm mất áp ngừng quay

VIII. THÙNG DẦU THỦY LỰC

Dung tích

60 lít

Hệ thống mắt báo

- Hệ thống báo kính đo lưu lượng dầu thủy lực trong thùng

Thiết bị thủy lực phụ trợ: Lọc dầu , đồng hồ đo áp suất , nắp dầu , khóa đồng hồ , hệ thống van , thước báo dầu , Jắc – co …

IX. HỆ THỐNG XY LANH

Xy lanh sườn

02 cái

Xy lanh mở nắp

02 cái

Hệ thống khóa kèm

02 khóa vặn tay kèm, hạn chế sự cố tụt áp ở xylanh

X. ĐỒ NGHỀ THEO XE

Xe cơ sở

01 bộ đồ nghề theo tiêu chuẩn  của xe

Phần chuyên dụng

- 30 m dây loại đường kính 60 hoặc 76

- 01 bộ zoăng cao su (dự phòng ở vành )

- 01 Van xả sườn (xả trộm) nếu khách hàng có nhu cầu lắp

- 02 bộ khớp nối dây đường kính 76 hoặc 60
