Hàng hóa

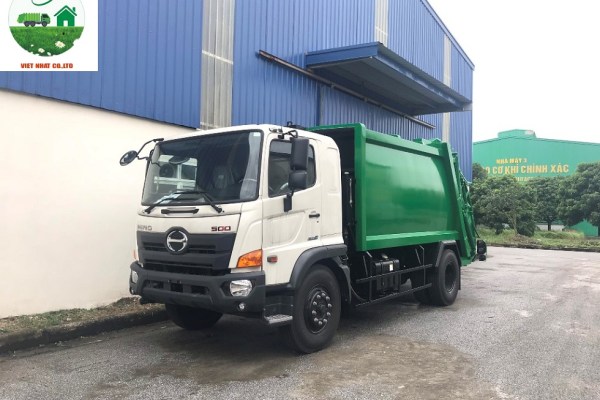

Xe ô tô cuốn ép chở rác 15 khối (có nền xe cơ sở hiệu Hino FG8JJ7A-B - tiêu chuẩn khí thải Euro IV )

Nhà sản xuất

Công ty TNHH Ô tô Chuyên Dùng Việt Nhật

Nước sản xuất

Việt Nam

Chất lượng

Mới 100%

Thông số chính

Kích thước xe rác

Kích thước tổng thể (DxRxC)

~ 8.105 x 2.500 x 3.200 mm

Chiều dài cơ sở

4.330 mm

Khoảng sáng gầm xe

260 mm

Trọng lượng xe rác

Tự trọng

9.505 kg

Tổ lái (ở cabin)

03 người (195 kg)

Tải trọng (khối lượng rác cho phép chở)

6.300 kg

Tổng trọng lượng

16.000 kg

Bán kính quay vòng nhỏ nhất

7,5m

Xe cơ sở (sát-xi)

Xuất xứ

Hiệu Hino model FG8JJ7A-B, hàng LD Nhật-Việt

(sản xuất tại Nhật Bản, và được Công ty LD TNHH Hino Motors Việt Nam lắp ráp tại Việt Nam)

Công thức bánh xe

4x2

Động cơ

- Model

J08E WE (Euro IV )

- Loại động cơ

Diesel, 4 kỳ, 6 xy-lanh thẳng hàng, tua-bin tăng nạp và làm mát khí nạp

- Dung tích xy-lanh

7.684 cc

- Công suất lớn nhất

160 Ps / 2.500 vòng/phút

- Momen xoắn cực đại

794 N^.m / 1.500 vòng/phút

Ly hợp: Đĩa đơn ma sát khô lò xo, dẫn động thủy lực, trợ lực khí nén

Hộp số

Hộp số cơ khí, 6 số tiến, 1 số lùi

Hệ thống lái

Tay lái bên trái, có trợ lực

Hệ thống phanh

- Phanh chính

Phanh tang trống, dẫn động thủy lực - khí nén

- Phanh dừng

Phanh tang trống, dẫn động cơ khí tác động lên trục thứ cấp hộp số

Hệ thống treo

- Trục trước

Kiểu phụ thuộc, nhíp lá bán elip, giảm chấn thủy lực

- Trục sau

Kiểu phụ thuộc, nhíp lá bán elip

Thùng nhiên liệu

200 lít

Lốp

- Trục trước

Kiểu lốp đơn, cỡ 11.00-R20

- Trục sau

Kiểu lốp kép, cỡ 11.00-R20

Cabin

Cabin lật ra phía trước

Hệ thống chuyên dùng

Xuất xứ

Do Công ty Cơ Khí Ô Tô Việt Nam

Thùng chính (Thùng chứa rác)

- Thể tích thùng chính

~ 14 m³

- Hình dạng thùng

Kiểu  thành cong trơn và có đố ở cạnh thùng

- Vật liệu sàn thùng trên

Thép tấm SPA-H (Nhật), dày 4 mm

- Vật liệu sàn thùng dưới (sàn âm)

Thép tấm SPA-H (Nhật), dày 4 mm

- Vật liệu thành thùng

Thép tấm SPA-H (Nhật), dày 3 mm

- Vật liệu nóc thùng

Thép tấm SPA-H (Nhật), dày 3 mm

- Vật liệu bàn xả

Thép tấm SPA-H (Nhật), dày 3 mm

- Vật liệu khung xương

Thép hợp kim chịu mài mòn Q345, dày 3-8 mm

Thùng phụ (Thùng ép rác)

- Thể tích máng ép

~1,5 m³

- Vật liệu thành

Thép tấm SPA-H (Nhật), dày 3 - 4  mm

- Vật liệu mặt bàn cuốn

Thép tấm Q345, dày 6mm

- Vật liệu mặt bàn ép

Thép tấm SPA-H (Nhật), dày 4mm

- Vật liệu máng cuốn

Thép tấm SPA-H (Nhật), dày 5mm

- Vật liệu khung xương

Thép hợp kim chịu mài mòn Q345, dày 3-8mm

- Kiểu cơ cấu ép

Dùng xy-lanh thuỷ lực

- Thời gian cuốn ép rác

~ 20 giây

Thùng chứa nước thải dưới máng ép rác

- Dung tích

200 lít, có van xả nước và cửa dọn rác

- Vật liệu

Thép ZAM, dày 2 mm

Cơ cấu nạp rác

Sử dụng càng kẹp đa năng tiêu chuẩn để kẹp các loại thùng nhựa composite dung tích 120 lít – 660 lít

Kiểu vận hành

Dùng xy-lanh thủy lực

Góc lật

~ 130⁰

Tải trọng cặp tối đa

500 kg

- Thời gian nạp rác

~ 10 giây

Cơ cấu xả rác

- Cơ cấu xả rác

Sử dụng xy-lanh tầng xả rác bố trí trước thùng chứa rác, gắn trực tiếp với bàn xả bằng kết cấu cơ khí nhỏ gọn đơn giản hợp lý tạo được lực đẩy xả rác tối ưu, công suất mạnh mẽ (khắc phục hoàn toàn sự vênh kẹt cơ khí ở bàn xả rác với cơ cấu kiểu cũ compa) để đẩy xả rác ra ngoài

- Kiểu vận hành

Dùng xy-lanh tầng thủy lực, nhập khẩu Ý

- Thời gian xả rác

~ 20 giây

Bơm thủy lực

Bơm bánh răng - kép

- Xuất xứ

Ý

- Lưu lượng

AC55 / PA35 ( 55 cc/vòng và 35 cc/vòng)

- Áp suất tối đa

250 kg/cm²

- Nguồn dẫn động bơm

Truyền động trực tiếp từ PTO thông qua trục các-đăng

Van điều khiển tay tích hợp van an toàn

- Xuất xứ

Ý

- Lưu lượng tối đa

130 lít/phút

- Áp suất tối đa

300 kg/cm²

Xy-lanh thủy lực xả rác

- Xuất xứ

Ý

- Loại xy-lanh

Loại xy-lanh 4 tầng tác động 2 chiều, 01 chiếc

- Áp suất lớn nhất

180 kg/cm²

- Hành trình làm việc

3.040 mm

- Lực đẩy lớn nhất

20 tấn

Các xy-lanh thủy lực khác

- Xuât xứ

Linh kiện nhập khẩu từ Ý, lắp ráp tại nhà máy Công ty TNHH Ô tô Chuyên dùng Hiệp Hòa

- Loại xy-lanh

Xy-lanh 1 tầng tác động 2 chiều

- Xy-lanh ép rác

02 chiếc

- Xy-lanh cuốn rác

02 chiếc

- Xy-lanh nâng thùng phụ

02 chiếc

- Xy-lanh càng gắp

03 chiếc

- Áp suất làm việc tối đa

250 kg/cm²

Thùng dầu thủy lực

160 lít

Các thiết bị thủy lực phụ trợ khác

Lọc dầu, đồng hồ đo áp suât, nắp dầu, khóa đồng hồ, thước báo dầu, jắc-co ...được lắp ráp đầy đủ, giúp xe hoạt động an toàn hiệu quả

Áp suất làm việc tối đa của hệ thống thủy lực

180 kg/cm²

Hệ điều khiển

- Điều khiển P.T.O

Công tắc điện, điều khiển đóng-ngắt PTO nhẹ nhàng, dễ điều khiển

- Điều khiển nạp rác

Điều khiển kẹp, lật - liên động 1 tay van gồm : Cặp thùng nhựa composite gom rác, lật thùng gom đổ vào máng, đưa thùng gom ra, nhả thùng nhựa composite gom rác về vị trí cũ.

- Điều khiển cuốn ép rác

Điều khiển cơ khí tự động cuốn ép liên hoàn có chế độ ga tự động khi thao tác phần cuốn ép nhằm tăng hiệu quả làm việc.

Gồm 2 chế độ làm việc :

- Chạy tự động liên tục

- Chạy tùy ý người sử dụng

- Điều khiển xả rác

Điều khiển bằng tay, có khoá an toàn, hoạt động gồm 4 bước: mở khoá, nâng thùng phụ / đẩy rác ra ngoài / rút bàn ép về / hạ và khoá thùng phụ

- Hệ thống nắp đậy thùng phụ bằng thủy lực

Có trang bị hệ thống nắp đậy thùng phụ, điều khiển nắp đậy đóng, mở bằng hệ thống thủy lực để đảm bảo vệ sinh môi trường

Các thiết bị khác trên xe

Điều hòa nhiệt độ trong cabin

Có

Radio CD trong cabin

Có

Bậc để chân và tay vịn ở 2 bên phía sau thùng phụ

Có

Bảo hiểm hông ở 2 bên thân xe

Có

Dè sau ở 2 bên sau xe

Có

Đèn quay tín hiệu trên nóc cabin

01 chiếc

Đèn chiếu sáng vị trí công tác phía sau thùng phụ

01 chiếc

Bánh xe dự phòng

01 chiếc

Bộ dụng cụ đồ nghề tiêu chuẩn theo xe cơ sở

01 bộ

Sổ bảo hành

Có
