I. THÔNG SỐ XE PHUN NƯỚC RỬA ĐƯỜNG, TƯỚI CÂY 8 KHỐI HINO

Xe ô tô phun nước rửa đường, tưới cây, có dung tích téc chứa nước 08 khối (8000L).

Hệ chuyên dùng do nhà máy ô tô chuyên dùng VIỆT NHẬT sản xuất  lắp ráp trên xe cơ sở HINO FG8JJ7A.

Xe có các chức năng sau:

- Làm sạch đường phố

- Tưới cây, tưới hoa, cỏ khuôn viên

- Phun nước dấp bụi

- Phun nước chữa cháy và cấp nước chữa cháy cho xe chữa cháy.

Xe phù hợp hoạt động trong các khu vực đông dân cư và đường lớn.

Kích thước và trọng lượng của xe phun nước rửa đường 8 khối Hino

Kích thước:

- Dài x rộng x cao: (7.720 x 2.490 x 2.770) mm

- Chiều dài cơ sở: 4.330 mm

- Kích thước bao xitec: (4.100/4.000 x 2.100 x 1.200) mm

Trọng lượng:

- Khối lượng bản thân: 7.705 kg

- Khối lượng hàng chuyên chở cho phép : 8.000 kg

- Khối lượng toàn bộ cho phép khi TGGT: 15.900 kg

Công thức bánh xe: 4x2

Kiểu động cơ: JO8E - WE, 4 ký , 6 xy lanh thẳng hàng tăng áp

Thể tích làm việc: 7.684cm3

Công suất lớn nhất: 191Kw/2.500 vòng/phút

Cỡ lốp: 11.00R20

Các bộ phận cơ bản của xe phun nước rửa đường 8 khối Hino

Xitec

Kiể dáng: Hình trụ ê-líp, có 02 nắp trên nóc, bên trong xi-téc có 02  vách chắn sóng

Vật liệu: Thép chuyên dùng chịu lực cường độ cao SPA-H, Hitel ...nhập khẩu Nhật Bản

Bơm nước

Bơm ly tâm, có cơ cấu tự mồi, Bơm được truyền động trực tiếp từ PTO thông qua trục các-đăng.

Lưu lượng bơm: 60 m³/h

Bơm được sử dụng trên xe là của các thương hiệu Ebara, Pentax.

Cơ cấu tự mồi nước

Súng phun

Vị trí: Trên sàn công tác – phía sau xe

Súng phun có thể quay ngang được 360⁰, gật gù lên xuống 15⁰ - 75⁰, đầu súng phun điều chỉnh được lưu lượng, có thể phun bụi hoặc phun tia( chụm, xoè)

Điều khiển bằng tay tại vị trí súng.

Bép phun phía trước

Số lượng : 02 chiếc - bố trí hai bên đầu xe

Kết cấu: Dạng đúc, có khớp tự lựa để điều chỉnh hướng phun

Điều khiển: Được điều khiển bằng điện- khí nén trong cabin

Vòi hoa sen phía sau

02 chiếc, lắp cố định. Bố trí ở hai bên –  sau xe

Dàn phun mưa dập bụi

Dạng đầu phun dải tiêu chuẩn.

Điều khiển: Được điều khiển bằng điện- khí nén trong cabin

Họng hút nước của bơm

Loại Ф100, có khớp nối nhanh lắp ống hút nước để bơm hút nước từ ao hồ

Loại ống nhựa có bố thép, lắp phù hợp với cửa hút

Cá thiết bị phụ trợ: Bầu lọc, ống xả tràn  tràn , thước báo mực nước... được lắp ráp đầy đủ giúp xe hoạt động an toàn hiệu quả

Các thiết bị khác của xe phun nước rửa đường 8 khối Hino

- Điều hòa trên cabin: có

- Bánh xe dự phòng: 01 quả

- Radio: có

- Đồ nghề tiêu chuẩn theo xe cơ sở.

- Sổ bảo hành

- Họng tiếp nước D65 (tiếp nước từ trụ cứu hỏa)

- Họng phun nước: 02 chiếc, loại Ф 65 - lắp cố định – có khớp nối nhanh tiêu chuẩn để nối với vòi phun tưới cây di động hoặc để nối ống truyền - tiếp nước đi xa hoặc tham gia chữa cháy – Bố trí ở hai bên – phía đầu xi-téc và sau xe

- Cuộn vòi phản ứng nhanh: với cuộn vòi dài 15m, có rulo cuốn tự động.

- Vòi chữa cháy + Lăng phun cầm tay: D65

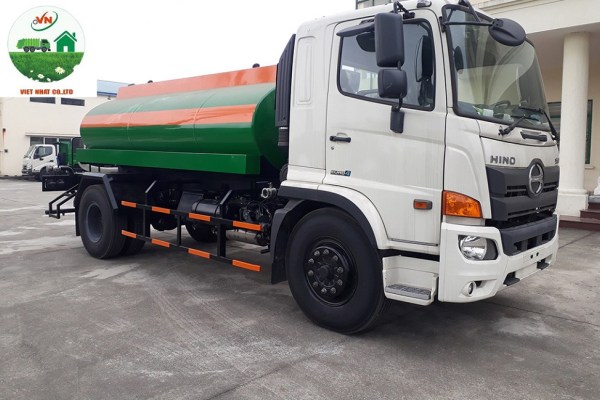

II. HÌNH ẢNH CHI TIẾT XE PHUN NƯỚC RỬA ĐƯỜNG, TƯỚI CÂY 8 KHỐI HINO
