I. THÔNG SỐ XE HÚT CHẤT THẢI 3 KHỐI HINO
1.1 Loại phương tiện | Ô tô hút bùn cống áp lực cao |
1.2 Nhãn hiệu ,số loại | HINO XZU342L/HIEPHOA-TDB |
1.3 Dung tích thùng chở bùn | 3 m3 |
1.4 Công thức bánh xe | 4 x 2R |
Thông số về kích thước | |
2.1 Kích thước chung ( Dài x Rộng x Cao) | ~ 5.800x 1.980 x 2.700mm |
2.2 Chiều dài cơ sở | 3.380mm |
2.3 Khoảng sáng gầm xe | 220mm |
Thông số về trọng lượng Xe hút bùn cống HINO XZU342L 3 khối | |
3.1 Trọng lượng bản thân | ~ 4.755kg |
3.2 Trọng tải | ~ 3.300 kg |
3.3 Số người cho phép chở | 03 người (195 kg) |
3.4 Trọng lượng toàn bộ | ~ 8.250 kg |
Thông số về tính năng chuyển động | |
4.1 Tốc độ cực đại của xe | 104 km/h |
4.2 Độ dốc lớn nhất xe vượt được | 35,1 % |
Động cơ xe hút bùn cống 3 khối Hino | |
5.1 Nhà sản suất ,kiểu loại | N04C - VC |
5.2 Loại nhiên liệu , số kỳ , số xy lanh , cách bố trí , kiểu làm mát | Diezel,4kỳ ,4xy lanh thẳng hàng, tăng áp, làm mát bằng nước |
5.3 Dung tích xilanh | 4.009 cc |
5.4 Công suất lớn nhất | 136PS / 2500 v/ph |
5.5 Mô men xoắn lớn nhất | 390NM/ 1400v/ph |
5.6 Bố trí động cơ | Đặt dọc phía trước |
5.7 Mức tiêu hao nhiên liệu | 12 lít/100 km với tốc độ trung bình 60 km/h |
Li hợp | |
6.1 Nhãn hiệu | Theo động cơ |
6.2 Kiểu loại | Ma sát khô |
6.3 Kiểu dẫn động | Dẫn động thuỷ lực, trợ lực khí nén |
Hệ thống truyền lực | |
7.1 Nhãn hiệu hộp số chính | Theo động cơ |
7.2 Kiểu loại | Cơ khí |
7.3 Kiểu dẫn động | Cơ khí |
7.4 Số cấp số | 05 số tiến 01 số lùi |
Hệ thống lái | |
8.1 Kiểu loại cơ cấu lái | Trục vít – êcu bi tuần hoàn |
8.2 Dẫn động lái | Cơ khí có trợ lực thuỷ lực |
Vành bánh xe, lốp | |
Số lượng | 06 + 1 |
Lốp trước | Đơn 7.50-16-14PR |
Lốp sau | Kép 7.50 – 16 – 14 PR |
Hệ thống điện | |
Điện áp hệ thống | 24V |
Ắc quy ( số lượng, điện áp ,dung lượng ) | 02 x 12V – 65Ah |
Máy phát (điện áp , công suất ) | 24V – 2kW |
Động cơ khởi động (điện áp , công suất ) | 24V |
BỒN CHỨA SẢN XUẤT LẮP RÁP TẠI NHÀ MÁY Ô TÔ CHUYÊN DÙNG VIỆT NHẬT | |
Dung tích (Lit) | 3.000L ~ (2.500 x 1.312 x 1.312)mm |
Vật liệu | Thép tấm hàn nối bằng điện và có lớp sơn chống rỉ bên trong. |
Phụ kiện | 1. Nắp công tác. 2. Thang lên nắp công tác 3.Van phao một chiều, van dừng và van chặn đường vào. 4. Tấm ngăn để van phao một chiều không bị vướng. 5. Các lỗ kiểm tra phía cửa sau và hai bên thành bồn chứa. 6.Cơ cấu điều khiển bằng tay, đóng mở an toàn cửa sau của bồn chứa. 7.Đường ống xả nước đường kính 3 inch và van bi tay gạt phía cửa sau của bồn chứa. 8.Hộp đựng dụng cụ và dụng cụ. |
Cơ cấu nâng bồn của xe | 1.Cửa sau của bồn hoạt động bằng thủy lực. 2.Góc nâng bồn xe là 50 độ 3.Thời gian nâng bồn : 100 giây |
Hệ thống thủy lực | Dùng để mở lắp thùng chứa khi vệ sinh và nâng ben thùng chứa. |
Thùng dầu thủy lực | Dung tích 45 lít |
Bơm thủy lực | Bơm bánh răng RONZIO sản xuất+ Nhập khẩu từ ITALY+ Lưu lượng : 45 cc / rev+ áp suất Max : 210 Bar |
Van điều khiển thủy lực | Van BM70 - 2 GU - Nhập khẩu ITALY- Lưu lượng làm việc: 450 lít/phút- Áp xuất làm việc: 250 bar- Áp xuất đường hồi: 80 bar |
THIẾT BỊ HÚT CHÂN KHÔNG VÀ HỆ THỐNG TÁCH NƯỚC (Nhập khẩu nguyên chiếc từ ITALIA hãng BATTIONI sản xuất model WPT 480) | |
Phần chuyên dùng có hệ thống tách nước | |
Hệ thống dẫn động | Công suất của động cơ ô tô sẽ được đưa ra ngoài thông qua bộ trích công suất (PTO) và nó sẽ dẫn động cho bơm chân không và bơm thủy lực thông qua trục dẫn động. |
Bơm chân không | 1.Lưu lượng khí: 9700 lít khí/min2.Độ chân không: -0,95 bar3.Tốc độ 1200-1500 rpm |
Ống xả | Ống dài 20m, đường kính 4 inch, làm bằng nhựa dẻo PVC. |
Đường ống hút | Làm bằng thép, dài 1m, đường kính 3 inch. |
Bộ điều khiển | Nút điều khiển PTO đặt trong cabin và các cần điều khiển đặt bên xe. |
Phụ kiện | 2 đèn chiếu sáng khi làm việc |

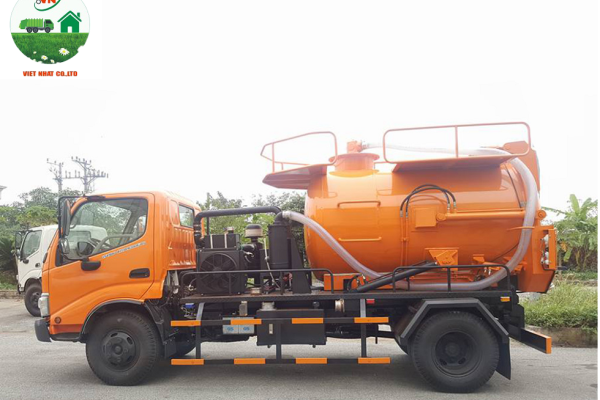

II. HÌNH ẢNH CHI TIẾT XE HÚT CHẤT THẢI 3 KHỐI HINO
